Calcul du champ électrique : formules, méthodes et exemples concrets

Le champ électrique se cache derrière des phénomènes aussi variés que l'éclair, le condensateur ou l'écran tactile. Pourtant, savoir le calculer suppose de maîtriser plusieurs approches selon la géométrie de la situation. Formules, méthodes et exemples concrets permettent de construire cette maîtrise, étape par étape.

Comprendre le champ électrique

Définition et propriétés

Grandeur vectorielle fondamentale de l'électrostatique, le champ électrique se définit comme la force exercée par unité de charge sur une charge test placée en un point donné de l'espace. Exprimé en volts par mètre (V/m), il quantifie l'influence électrique en chaque point sans qu'une charge réelle soit nécessairement présente. Sa valeur et son orientation dépendent directement de la distribution des charges environnantes : déplacez ou modifiez ces charges, et le champ se reconfigure en conséquence.

Représentation visuelle

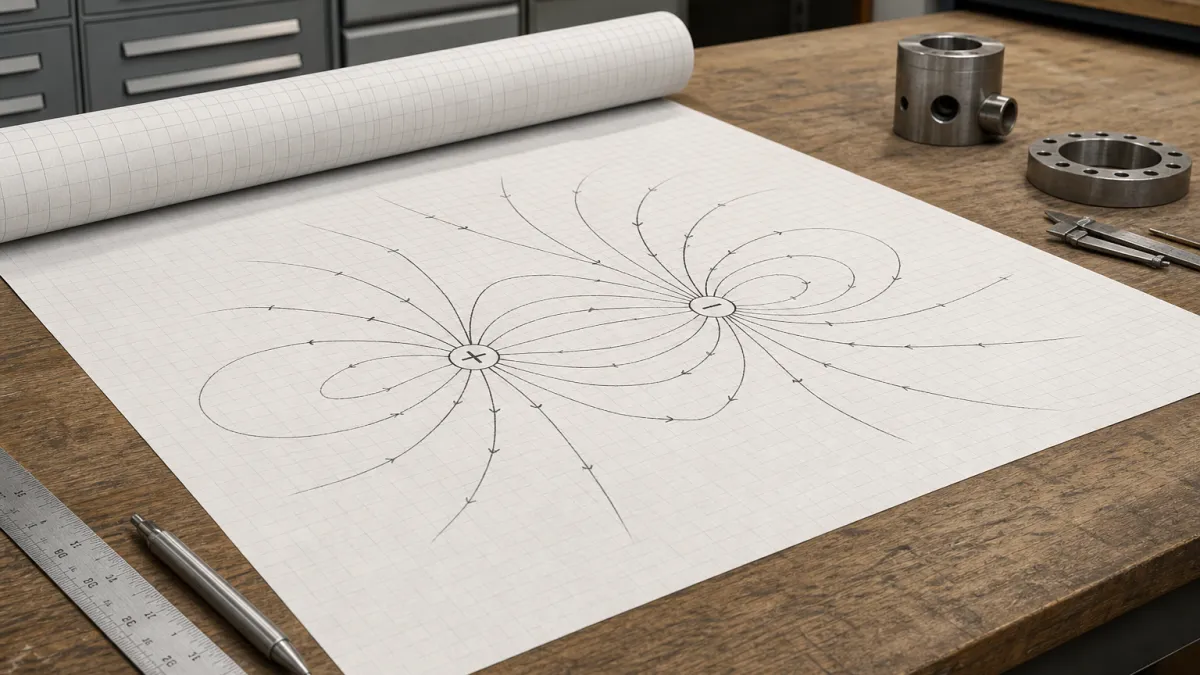

Les lignes de champ électrique constituent l'outil de représentation par excellence : elles partent systématiquement des charges positives pour rejoindre les charges négatives, matérialisant ainsi la direction et le sens du champ en chaque point de l'espace. La densité de ces lignes traduit directement l'intensité locale du champ — là où elles se resserrent, le champ est plus intense ; là où elles s'écartent, il s'affaiblit.

Ces bases posées, il ne reste plus qu'à traduire cette compréhension en calculs concrets : les formules permettent de quantifier précisément ce que les représentations visuelles suggèrent.

Formules de calcul du champ électrique

Trois configurations, trois logiques de calcul différentes — maîtriser la bonne formule évite les erreurs d'interprétation les plus fréquentes. Selon la géométrie du problème, l'approche change radicalement :

• Charge ponctuelle — E = k · Q / r² : la constante de Coulomb k vaut 8,99 × 10⁹ N·m²·C⁻¹. Plus la distance r augmente, plus le champ décroît en carré — un éloignement double divise E par quatre.
• Champ uniforme — E = V/d : entre deux plaques parallèles, la différence de potentiel V et l'écartement d suffisent. Réduire d à tension constante amplifie directement le champ.
• Distribution continue — intégration de dE : chaque élément de charge contribue localement ; seule la somme vectorielle des contributions donne le champ résultant.
• Choix de la variable de contrôle : identifier si Q, V ou la géométrie est fixée oriente immédiatement vers la formule adaptée.

Méthodes de calcul pratiques

Superposition des champs

Lorsque plusieurs charges coexistent dans un système, le champ électrique résultant s'obtient en additionnant vectoriellement les contributions de chaque charge prise séparément : c'est le principe de superposition. Chaque charge produit son propre champ, indépendamment des autres, et la somme de ces vecteurs donne le champ total en tout point de l'espace. Cette approche s'avère particulièrement adaptée aux configurations avec plusieurs charges discrètes, où traiter chaque source isolément simplifie considérablement le calcul avant d'en assembler les résultats.

Intégration pour distributions continues

Chaque géométrie de charge impose sa propre logique de calcul. Là où une charge ponctuelle se traite directement par la loi de Coulomb, une distribution étendue exige de décomposer la source en éléments infinitésimaux dE, puis d'intégrer leur contribution sur la géométrie concernée — ligne, surface ou volume. La nature de la distribution détermine donc directement l'outil mathématique à mobiliser :

Choisir la mauvaise approche, par exemple appliquer Coulomb à un fil chargé sans intégrer, conduit à des résultats faux dès que la source n'est plus assimilable à un point.

Exemples concrets de calcul

Deux cas numériques permettent de fixer les idées. Entre une charge de 5 µC et une charge de 3 µC séparées de 10 cm, le champ à mi-distance se calcule en superposant les contributions de chaque source — les deux vecteurs pointent dans des directions opposées, ce qui oblige à traiter le signe avant toute addition. Pour des plaques parallèles soumises à une différence de potentiel de 100 V et distantes de 5 cm, le champ vaut E = 100 / 0,05 = 2 000 V/m, uniforme en tout point intermédiaire.

Ces configurations illustrent des logiques de calcul bien distinctes selon la géométrie :

• Champ entre deux charges ponctuelles — appliquer la loi de Coulomb à chaque charge séparément, puis additionner les vecteurs résultants en respectant leur orientation ; négliger cette étape produit systématiquement une valeur erronée.
• Champ entre plaques parallèles — exploiter la relation E = U/d dès que la tension et la distance sont connues ; le champ reste constant entre les plaques, ce qui simplifie radicalement le calcul.
• Champ d'une distribution linéaire — intégrer la contribution de chaque élément de charge le long du fil ; la symétrie de la géométrie annule souvent les composantes transversales et réduit l'intégrale à une seule dimension.
• Superposition vectorielle — dans tous les cas à plusieurs sources, décomposer le champ électrique selon ses composantes cartésiennes avant de recombiner, sous peine d'additionner des modules au lieu de vecteurs.

Applications du champ électrique

Technologie moderne

Du pilotage des gouttelettes d'encre dans les imprimantes à jet d'encre jusqu'aux dalles tactiles de nos smartphones, le champ électrique structure discrètement le fonctionnement de nombreux appareils du quotidien. Dans les imprimantes, des électrodes génèrent un champ précis qui oriente chaque micro-gouttelette vers la position exacte souhaitée sur le papier. Dans les capteurs capacitifs, c'est la perturbation locale du champ qui détecte le contact du doigt.

Recherche scientifique

Au cœur des laboratoires de physique, les champs électriques servent à piéger des ions dans des pièges de Paul, des dispositifs qui confinent des particules chargées sans contact mécanique — une prouesse rendue possible par la maîtrise précise des configurations de champ. Cette même capacité de contrôle permet aussi de manipuler des particules à l'échelle nanométrique, ouvrant des perspectives concrètes pour la recherche sur les nouveaux matériaux.

Du condensateur au cyclotron, le champ électrique irrigue des pans entiers de la science et de l'industrie. Ces usages concrets donnent tout son sens au calcul de cette grandeur, dont la maîtrise mathématique reste la clé de voûte de toute analyse rigoureuse.

Maîtriser ce calcul, c'est bien plus que manipuler des formules : c'est acquérir une lecture physique du monde électrique. Dès lors que la méthode est bien choisie et les symétries identifiées, chaque configuration révèle sa propre logique — et les problèmes les plus complexes deviennent progressivement lisibles.

Questions fréquentes

Quelle est la formule du champ électrique créé par une charge ponctuelle ?

Le champ électrique d'une charge ponctuelle Q se calcule avec E = kQ/r², où k ≈ 9×10⁹ N·m²/C² est la constante de Coulomb et r la distance à la charge. E s'exprime en volts par mètre (V/m).

Comment calculer le champ électrique entre deux plaques parallèles ?

Entre deux plaques conductrices chargées, le champ est uniforme : E = U/d, où U est la tension en volts et d la distance entre les plaques en mètres. Le champ est perpendiculaire aux plaques et constant en tout point.

Quelle est l'unité du champ électrique ?

Le champ électrique s'exprime en volts par mètre (V/m), équivalent à des newtons par coulomb (N/C). Ces deux unités sont rigoureusement identiques et interchangeables dans tous les calculs.

Comment additionner plusieurs champs électriques en un point ?

On applique le principe de superposition : les champs électriques s'additionnent vectoriellement. Il faut calculer E⃗ total = E⃗₁ + E⃗₂ + … en décomposant chaque vecteur selon les axes x et y avant de sommer.

Quelle est la relation entre champ électrique et potentiel électrique ?

Le champ électrique est lié au potentiel V par E = −dV/dx en une dimension. Dans le cas uniforme, cela donne simplement E = ΔV/d. Le champ pointe toujours des potentiels élevés vers les potentiels faibles.
